醫院呼叫系統病房呼叫器布線安裝圖，護士站呼叫系統使用說明

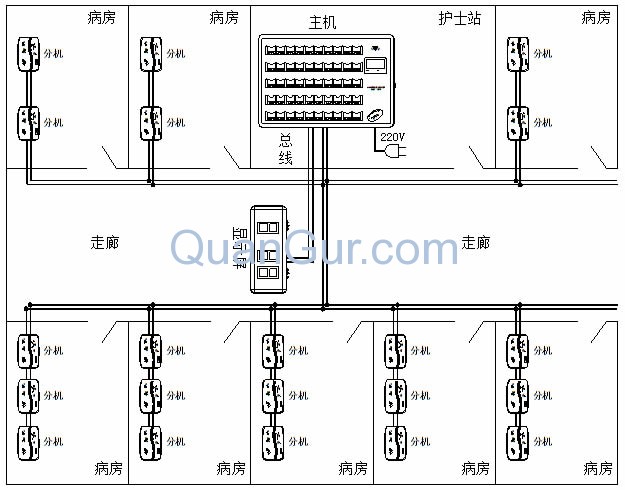

醫院呼叫對講系統安裝布線方法：從主機到所有分機、顯示屏均采用二芯線連接，且無正負極之分，要求所用電線其銅芯截面積0.5-1.5平方毫米。

由于本系統的所有分機都是并聯在總線上的，所以可以靈活的進行連接,但應保證從主機到分機信號流經路徑盡可能的短，所有連接點使用老焊接，保證接觸良好。分機總線不能與電源線平行布線，以免干擾通話質量，布線完畢，用萬用表電阻檔測試線路，不得有短路現象。

護士站呼叫系統使用方法：

1、 分機呼叫主機：按一下分機床頭垂線呼叫按鈕。分機上“叫通指示”燈點亮主機發出音樂振鈴聲，病員一覽表相對應的卡片上有燈光閃爍，同時分機也伴有音樂振鈴聲。數碼顯示窗口上顯示該分機號。在音樂振鈴期間，護士摘起主話機即可與病員通話，通話結束，將主話機掛機，系統恢復待機狀態。如果直到振鈴結束，護士未摘主話機，主機將該分機號存貯，若想再與該分機通話，需按主機呼叫分機操作。
2、 主機呼叫分機：摘起主話機按一下欲呼叫的床位對應的小按鈕或是在主話機上鍵入兩位分機號（1-9號應按01-09），被叫通的分機將發出“嘟”一聲提示音表示已接通。如果所撥叫的分機不存在，聽筒里將發出“嘀、嘀、嘀、嘀—”的聲音作為提示，然后重新給出撥號音，您可以重新?lián)芙小?/p>

3、 呼叫存貯與清除：分機呼叫主機而主機無人處理時，主機將該分機號存貯，最多可存貯9個。存貯的分機上“叫通指示”燈點亮。一覽表上對應指示燈閃亮，數碼顯示窗口及走廊顯示屏輪翻顯示所存貯的內容。第一位數是存貯順序，數字越大，存貯的越早；后兩位為分機號。欲清除存貯的內容方法有以下幾個：第一、在待機狀態按一下一覽表上對應按鈕；第二、按一下分機上的清除按鈕；第三、主機可以撥叫分機并與其通話。
4、 護理級別設定：在待機狀態按一下特護設定鍵，對應指示燈點亮表示已進入設定狀態，再按一下特護設定按鍵，對應指示燈熄滅，系統進入待機狀態，并將您設定的床位永久地保存（停電不丟失）。直到您下次重新設定。如果鍵入一次后1分鐘內無新的鍵入主機將現有設定保存，并恢復到待機狀態。
5、 無中斷呼叫：無論是在振鈴狀態；通話狀態；在主機摘機后的欲撥號或正在撥號狀態；只要有分機呼叫，主機即可收到，并在對應床號指示燈上給出指示及聲音提示。
6、 時鐘設定：當時鐘需要調整時可按一下“時鐘設定”鍵，對應指示燈點亮。萬年歷從年的高位開始閃亮，此時鍵入1-10（10代表0）的床位按鈕即可，每當設定完一位后下一位又開始閃亮，您可重復上述操作。如果閃亮的某位無需調整，您可按11床按鈕，閃亮的轉為下一位。所有的位都調好后，再按一下“時鐘設定”鍵，設定結束。如果某一次操作過后1分鐘內無新的操作，機器將默認為設定結束，進入待機狀態。
