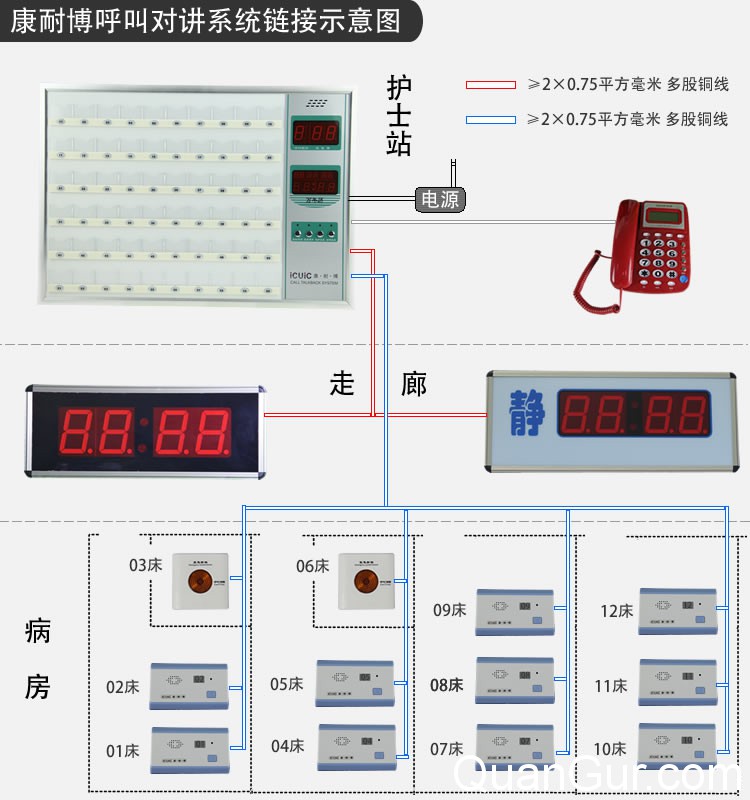

1、醫院呼叫呼叫系統布線：如圖所示，從主機到所有分機、顯示屏均采用二芯線連接，且無正負極之分，要求所用電線其銅芯截面積不低于0.4平方毫米。由于本系統的所有分機都是并聯在總線上的，所以可以靈活的進行連接,但應保證從主機到分機信號流經路徑盡可能的短，所有連接點使用老焊接，保證接觸良好。分機總線不能與電源線平行布線，以免干擾通話質量，布線完畢，用萬用表電阻檔測試線路，不得有短路現象。

2、主機接線：主機如圖所示，將主機后分機及顯示屏的插頭取下，將布好的分機線及顯示屏線接到對應插頭，插入主機，將話機、電源插入對應插座，將電源插頭插入220V市電，主機數碼窗口應顯示“8 8 8”，約兩秒后顯示一位“0”，表示主機工作正常。
3、分機安裝：
醫院呼叫對講系統分機外型及鋁帶打孔如圖，按圖試要求在鋁帶上打上固定孔及穿線孔，將分機用3*8的自攻螺釘固定到鋁帶上，如圖所示把壓線卡從分機上取下，把線從線穿孔引進，分別壓到總線壓線槽內，把壓線卡壓到壓線槽上并對齊壓線槽，用φ3*8的螺絲把壓線卡上緊,將所有分機固定完畢，把呼叫開關線插入分機底部，編碼集成電路按圖所示插入集成塊座，注意不得插錯方向。按一下呼叫按鈕分機有音樂振鈴，指示燈亮，待音樂結束后，按一下清除按鈕，指示燈熄，說明分機正常?？凵戏謾C蓋，分機安裝完畢。
普通嵌入式分機，開孔尺寸要求保證精度，鋁板厚度不能超出1.5mm，并在鋁板下表面整對方孔中心處開φ11mm圓孔，加墊皮圈，以便開關線從此穿入。把壓線卡從分機上取下，把線從線穿孔引進，分別壓到總線壓線槽內，把壓線卡壓到壓線槽上并對齊壓線槽，用φ3*8的螺絲把壓線卡上緊。其它步驟同EW型分機。
醫院呼叫系統分機安裝的要求用φ6的鉆頭在墻面上打4個安裝孔，塞上膨脹螺栓，用φ3.5*25的螺絲把分機固定住。接線如圖所示，把線從穿線槽引進壓到壓線槽內，把壓線卡取下壓到壓線槽上并對齊壓線槽，用φ3*10的螺絲把壓線卡上緊，線從另一端穿線槽引出。其它步驟同EW型分機。
病房呼叫器分機外型及墻壁打孔，按圖式的要求用φ6的鉆頭在墻面上打4個安裝孔，插進脹塞，用3.5*25的螺絲把分機固定住。接線如圖7所示，把線分開剝出銅絲，繞過螺釘并壓緊，出線從分機的左右兩個缺口引出，其它步驟同EW型分機。
4、顯示屏安裝：顯示屏外型及安裝示意如圖，定好顯示屏的安裝位置，打上兩個φ8的安裝孔，塞上膨脹螺栓，把顯示屏的吊鏈上緊，連接顯示屏的線到主機。
5、確定廣播機：每個房間視其位置選擇一分機，按圖所示，剪斷編碼集成電路右下角的二極管，該分機即可兼作廣播機，每個病區廣播機不得超過20個。
6、調試：
A、檢測分機：在掛機狀態連續按1號鍵二十次，主機可對所有的分機進行巡檢。數碼顯示從01到76號，檢測正常的分機對應指示燈點亮，不亮的表示不正?；驔]有該分機。巡檢完畢，等待查看，按任意鍵或摘起話機，退出巡檢狀態。
B、分機試驗：從分機一方逐個試驗呼叫、清除、通話效果。
C、試驗顯示屏：呼叫一個分機，顯示屏顯示該分機號，待音樂振鈴結束時，顯示屏第一位顯示存儲順序，后兩位顯示分機號，說明顯示屏工作正常。清除存儲后，顯示屏還可顯示時間。
